Sketsa panggung rigging adalah hal pertama yang harus disiapkan sebelum konstruksi panggung dimulai. Banyak orang menganggap tahap ini sekadar formalitas, padahal justru di sinilah fondasi keselamatan dan kenyamanan sebuah event ditentukan. Tanpa sketsa yang matang, proses pemasangan rigging bisa berjalan tidak efisien, membengkak biayanya, bahkan berisiko terhadap keselamatan penampil maupun penonton.
Artikel ini membahas tuntas apa itu sketsa panggung rigging, bagaimana cara membacanya, ukuran-ukuran yang umum digunakan seperti 8×6 dan 4×6, serta hal-hal teknis yang wajib dipahami sebelum membangun struktur panggung untuk event apapun.
Apa Itu Sketsa Panggung Rigging?
Sketsa panggung rigging adalah gambar teknis atau diagram yang menggambarkan rancangan struktur panggung secara keseluruhan mencakup posisi tiang, balok horizontal, sistem pengait (rigging point), titik beban, jalur kabel, hingga penempatan peralatan seperti lighting truss, speaker array, dan modul videotron.
Istilah rigging sendiri merujuk pada sistem pengikatan dan penggantungan peralatan di atas panggung menggunakan tali, sling baja, chain hoist, atau shackle. Komponen-komponen ini menopang beban berat seperti lampu moving head, line array speaker, hingga frame videotron panggung, semua tergantung di ketinggian tertentu di atas kepala penampil dan penonton.
Sketsa ini bukan sekadar gambar kasar. Dalam praktiknya, sketsa panggung rigging yang baik harus mencantumkan:
- Dimensi struktur, panjang, lebar, dan tinggi setiap elemen
- Titik beban (load point), lokasi dan kapasitas maksimum setiap titik gantung
- Material yang digunakan, jenis truss, diameter pipa, kelas baja
- Jalur kabel, perencanaan kabel listrik agar tidak saling silang dan aman
- Skala gambar, agar proporsi di lapangan sesuai dengan rancangan
Mengapa Sketsa Rangka Panggung Penting?
Sebelum masuk ke ukuran dan spesifikasi, penting untuk memahami mengapa sketsa rangka panggung tidak bisa diabaikan begitu saja.
- Pertama, soal keselamatan. Panggung yang roboh bukan cerita fiksi, ini pernah terjadi di berbagai event besar di dunia akibat perencanaan rigging yang tidak memadai. Sketsa yang detail memastikan setiap komponen dipasang pada posisi yang tepat dengan beban yang sesuai kapasitasnya.
- Kedua, efisiensi waktu dan biaya. Dengan skema yang jelas, tim rigging di lapangan tidak perlu menebak-nebak posisi atau improvisasi saat pemasangan. Ini menghemat waktu setup secara signifikan, sesuatu yang sangat krusial ketika venue hanya bisa diakses dalam jendela waktu terbatas.
- Ketiga, komunikasi antar tim. Satu sketsa yang sama dibaca oleh tim struktural, tim audio, tim lighting, dan tim visual. Tanpa dokumen referensi yang seragam, koordinasi antar divisi bisa kacau dan berujung pada penempatan peralatan yang saling bertabrakan.
Contoh Sketsa Panggung Rigging Sederhana

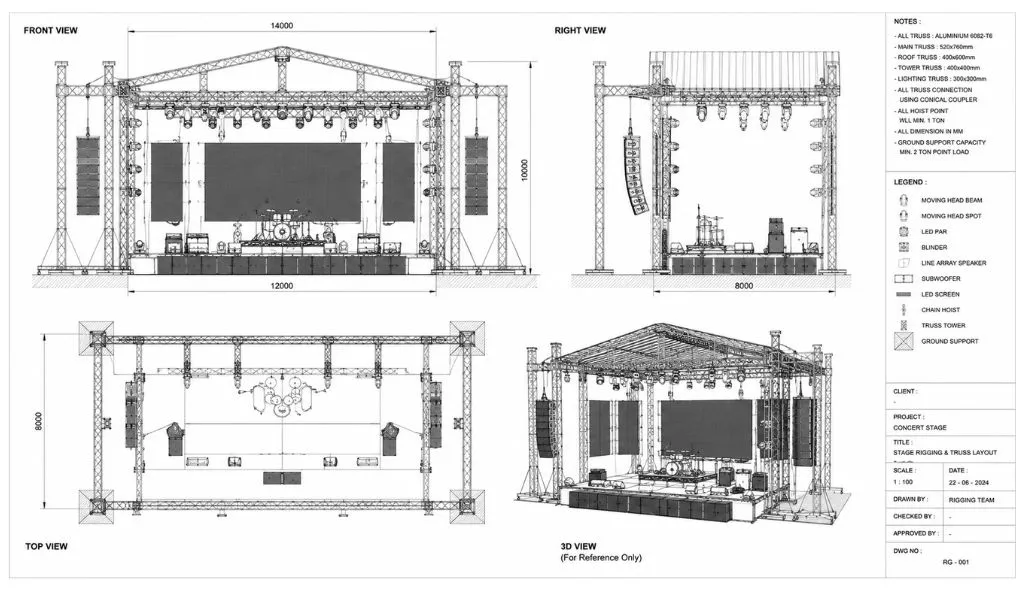

Dalam dunia rigging profesional, skema panggung biasanya digambarkan dari tiga sudut pandang sekaligus seperti pada contoh gambar sketsa dibawah ini:
1. Tampak Atas
Menunjukkan layout keseluruhan panggung dilihat dari atas. Di sinilah posisi tiang, jalur truss, dan titik rigging terlihat dengan jelas. Floor plan juga menggambarkan zona panggung, area penampil, area backstage, posisi FOH (Front of House), dan batas keamanan penonton.
2. Tampak Depan
Memperlihatkan ketinggian struktur dari sisi depan. Ini penting untuk menentukan tinggi trim (ketinggian bawah truss dari lantai panggung), yang memengaruhi sudut sorot lampu dan visibilitas penonton terhadap layar atau backdrop.
3. Tampak Samping
Menggambarkan kedalaman panggung dan kemiringan atap struktur. Dari tampak samping ini bisa dilihat apakah ada risiko bayangan yang memblokir sightline penonton, atau apakah ketinggian truss cukup untuk menggantung speaker dengan sudut throw yang optimal.
Ketiga tampak ini bersama-sama membentuk gambar teknis lengkap yang menjadi acuan seluruh tim di lapangan.
Butuh rigging? Kami mempunyai layanan yang terkait dengan pembahasan ini yaitu: Sewa Rigging.
Ukuran Panggung Rigging yang Umum Digunakan
Dua ukuran yang paling sering dijumpai dalam dunia event Indonesia adalah panggung 8×6 dan panggung 4×6. Keduanya memiliki karakteristik dan peruntukan yang berbeda.
1. Panggung Rigging 8×6
Untuk sketsa panggung rigging 8×6 meter berarti panggung memiliki lebar 8 meter dan kedalaman 6 meter. Ini adalah ukuran yang paling populer untuk event menengah hingga besar, konser musik, festival tahunan, peluncuran produk berskala nasional, hingga seminar dengan pembicara yang memerlukan area gerak luas.
Dengan lebar 8 meter, panggung ini mampu menampung:
- Line array speaker di kedua sisi sayap (left-right hang)
- Truss utama di depan dan belakang untuk sistem lighting
- Backdrop Panggung atau LED screen lebar di area upstage
- Ruang gerak yang cukup untuk performer, band lengkap, atau multiple presenter
Sketsa rigging untuk panggung 8×6 biasanya melibatkan minimal 4 titik rigging utama di sudut-sudut truss, dengan tambahan mid-point tergantung beban total peralatan yang digantung. Tinggi struktur umumnya berkisar antara 5 hingga 7 meter dari lantai panggung, menyesuaikan kebutuhan trim dan kondisi venue.
2. Panggung Rigging 4×6
Sedangkan sketsa panggung rigging 4×6 meter, lebar 4 meter, kedalaman 6 meter adalah pilihan untuk event yang lebih intim atau lokasi dengan keterbatasan ruang. Cocok untuk acara komunitas, talkshow, peluncuran produk skala kecil, pentas seni sekolah, atau event indoor di ballroom ukuran sedang.
Meski lebih kecil, perencanaan rigging-nya tidak boleh dianggap remeh. Justru pada panggung 4×6, penataan komponen harus lebih cermat karena ruang yang tersedia lebih sempit, salah posisi satu titik rigging saja bisa membuat seluruh layout terganggu.
Pada ukuran ini, sistem rigging biasanya lebih sederhana: dua hingga tiga jalur truss horizontal dengan titik gantung yang lebih sedikit, namun tetap harus diperhitungkan terhadap total beban peralatan yang akan dipasang.
Baca juga: Panggung Arena: Pengertian, Contoh dan Jenisnya
Elemen Penting dalam Sketsa Panggung Rigging
Terlepas dari ukuran panggung, ada beberapa elemen yang selalu hadir dalam setiap sketsa rangka rigging yang profesional:

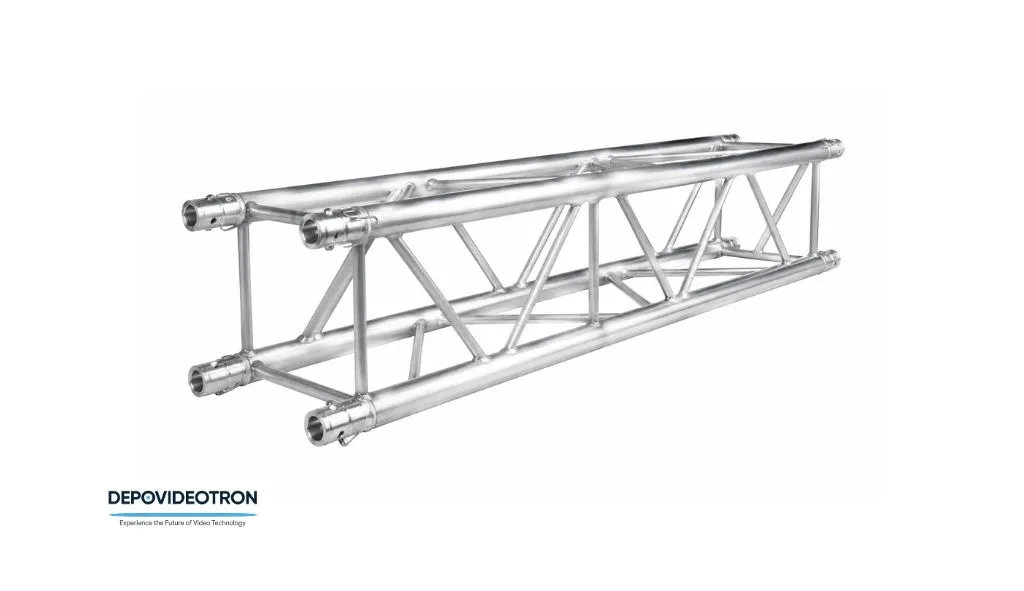

1. Truss System
Rangka aluminium atau baja berbentuk kotak atau segitiga yang menjadi tulang punggung struktur gantung. Truss tersedia dalam berbagai panjang modular yang bisa disambung sesuai kebutuhan. Jenis yang paling umum adalah box truss 290mm dan 390mm.

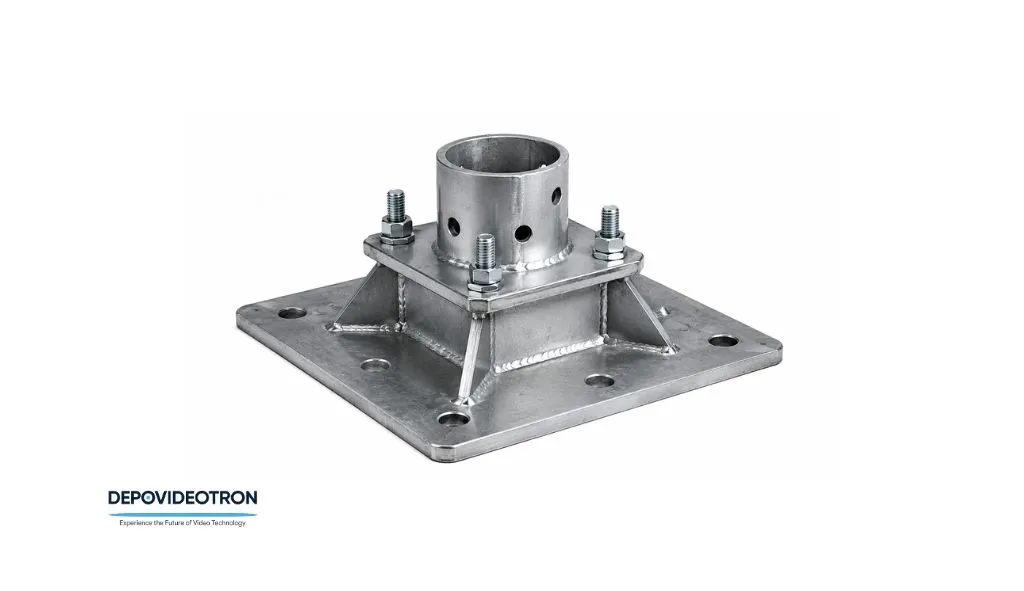

2. Baseplate dan Ground Support
Komponen paling bawah yang menopang seluruh beban ke lantai atau tanah. Baseplate harus ditempatkan di permukaan yang rata dan stabil, khusus untuk outdoor, perlu diperhitungkan kondisi tanah agar tidak amblas saat terkena beban.

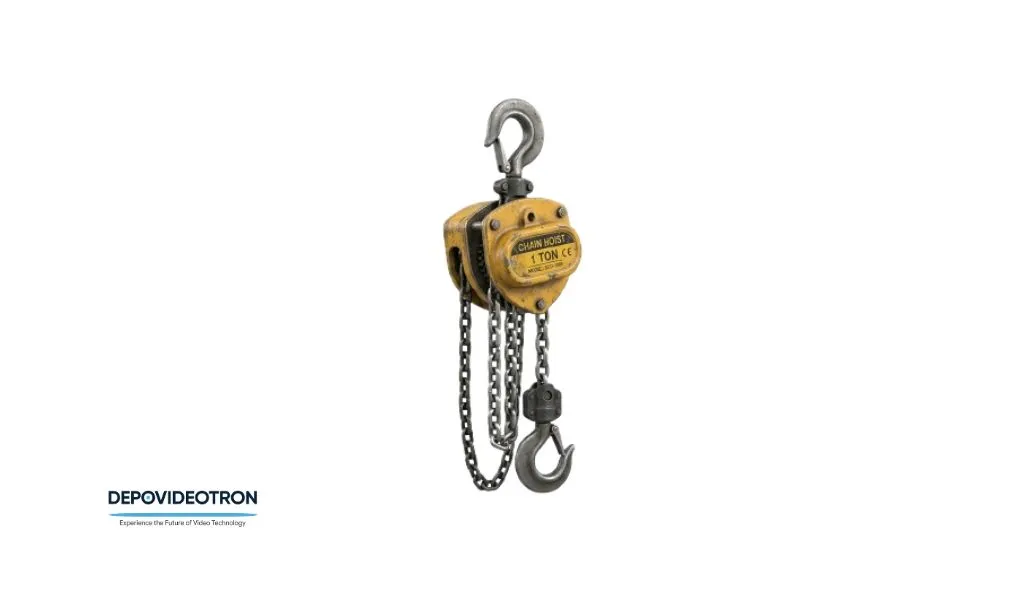

3. Chain Hoist
Motor listrik yang digunakan untuk menaikkan dan menurunkan truss beserta peralatan yang tergantung padanya. Kapasitas chain hoist bervariasi, yang paling umum adalah 500 kg, 1 ton, dan 2 ton. Pemilihannya harus disesuaikan dengan kalkulasi beban di setiap titik rigging.

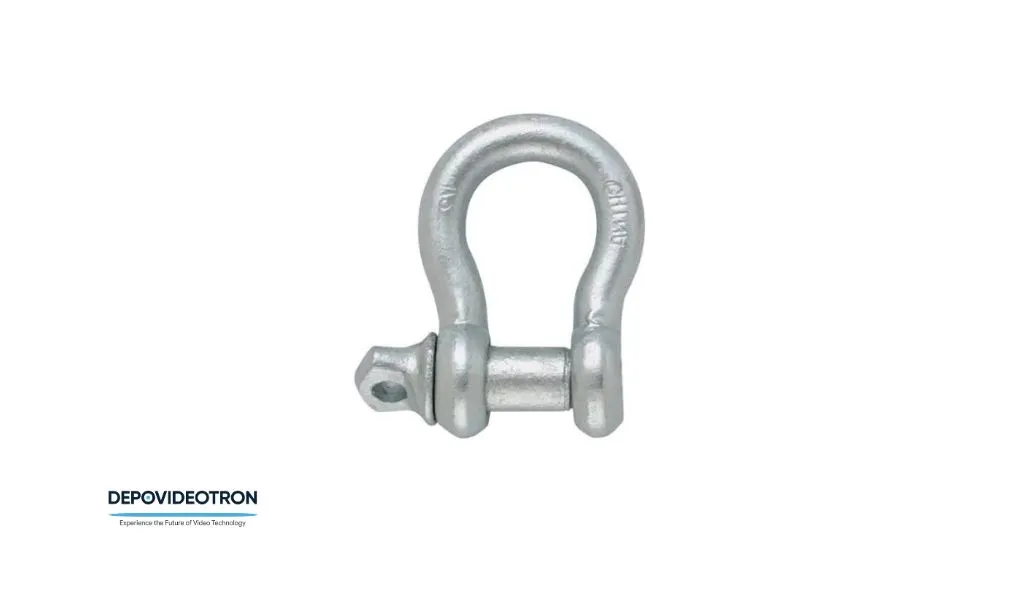

4. Shackle dan Sling Baja
Penghubung antara truss dengan peralatan yang digantung. Semua komponen ini harus memiliki SWL (Safe Working Load) yang jauh melebihi beban aktual yang akan ditanggung, standar industri biasanya mensyaratkan safety factor minimal 5:1.
5. Dead Hang Point
Titik gantung permanen di langit-langit venue (untuk indoor) yang menjadi tumpuan seluruh sistem rigging. Sebelum digunakan, titik ini wajib diuji kapasitasnya oleh rigger bersertifikat.
Ada beberapa prinsip dasar yang perlu dipahami siapapun yang terlibat dalam perencanaan rigging panggung:
- Hitung beban total dengan cermat. Jumlahkan berat semua peralatan yang akan digantung, speaker, lampu, truss itu sendiri, kabel, dan motor hoist. Kemudian distribusikan beban tersebut ke setiap titik rigging dan pastikan tidak ada yang melebihi kapasitas.
- Perhatikan titik berat. Beban yang tidak terdistribusi merata bisa menyebabkan struktur miring atau tidak seimbang. Dalam sketsa, pastikan penempatan peralatan berat tersebar secara proporsional.
- Antisipasi beban dinamis. Selain beban statis (berat peralatan diam), ada beban dinamis yang timbul dari getaran speaker, gerakan chain hoist, atau guncangan angin untuk event outdoor. Faktor ini harus sudah diperhitungkan dalam desain struktur.
- Libatkan rigger bersertifikat. Untuk event dengan kompleksitas rigging tinggi, selalu libatkan tenaga profesional yang memiliki sertifikasi rigging. Sketsa yang dibuat oleh rigger berpengalaman jauh lebih aman dan efisien dibanding improvisasi di lapangan.
Kesimpulan
Sketsa panggung rigging bukan dokumen pelengkap yang bisa dibuat asal-asalan di menit-menit terakhir. Ini adalah fondasi dari keseluruhan sistem panggung yang menentukan apakah sebuah event bisa berjalan aman, efisien, dan sesuai rencana.
Dengan memahami komponen dalam skema rigging, mengenal perbedaan antara ukuran 8×6 dan 4×6, serta mengetahui elemen-elemen dalam sketsa rangka yang baik, siapapun yang terlibat dalam penyelenggaraan event dari panitia, EO, hingga vendor panggung bisa berkomunikasi dan berkoordinasi dengan jauh lebih efektif.
Satu sketsa yang dibuat dengan teliti bisa mencegah ratusan masalah di lapangan. Dan dalam industri event, mencegah masalah jauh lebih mudah dan jauh lebih murah daripada menyelesaikannya saat acara sudah berjalan.
